Laporan akhir percobaan 1 modul 2

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Komponen

2. Rangkaian Simulasi

3. Flowchart

4. Listing Program

5. Video rangkaian

6. Kondisi

7. Link Download

1. Komponen[kembali]

A. Alat

a) Instrument

1. Power Supply

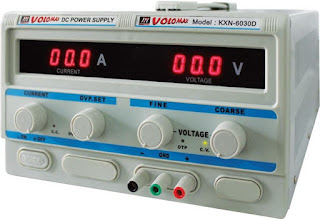

Gambar 1. Power Supply

 B. Bahan

1. Potensiometer

Gambar 2. Potensiometer



a) Komponen Input

1. LM 35



Gambar 3. LM 35



b) Komponen Output



1. LCD

Gambar 5. LCD

2. Motor DC

Gambar 6. Motor DC



c) Komponen Lainnya



1. Mikrokontroler

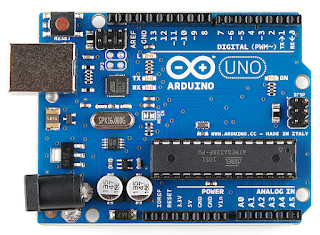

Gamabar 7. Arduino Uno

2. Driver Motor

Gambar 8. Driver Motor L293D

2. Rangkaian Simulasi[kembali]

3. Flowchart[kembali]

4. Listing Program[kembali]

#define in1 10

#define in2 9

void setup() {

pinMode(in1, OUTPUT);

pinMode(in2, OUTPUT);

}

void loop() {

digitalWrite(in1, LOW);

digitalWrite(in2, LOW);

delay (1000);

digitalWrite(in1, HIGH);

digitalWrite(in2, LOW);

delay (5000);

digitalWrite(in1, LOW);

digitalWrite(in2, LOW);

delay (1000);

}

5. Video[kembali]

6. Kondisi[kembali]

Kondisi yang digunakan yaitu percobaan 1 kondisi 9 Buatlah 2 motor bergerak searah dengan 2 input saja.

Analisa

Percobaan 1. Pada rangkaian terdapat sumber tambahan berupa battery yang disambungkan ke driver motor, jelaskan kegunaan battery pada rangkaian dan pengaruhnya terhadap motor?

Battery disini berguna sebagai sumber. Jika tidak ditambahkan battery pada percobaan, maka motor akan berjalan lambat, karena tegangan yang masuk melalui Vcc lebih kecil dibanding dengan Motor DC yang kita gunakan, sehingga dengan adanya battery ini akan menambah kecepatan putar motor.

7. Link Download[kembali]

HTML Link Download

Simulasi Proteus Link Download

Listing Program Link Download

Video Link Download
